Produktinformationen

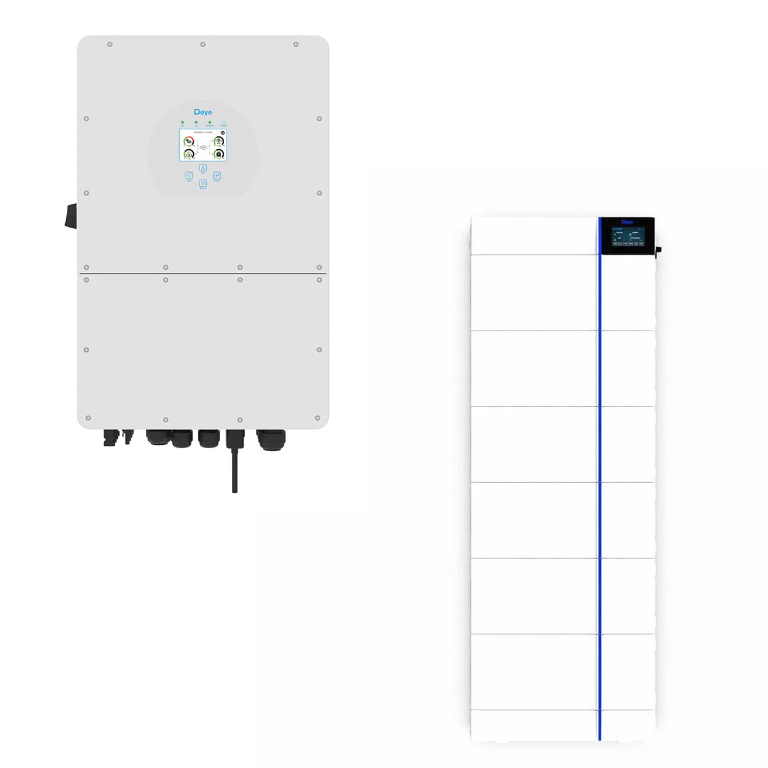

Das Deye PV-Set 20 KW Wechselrichter und 24 kWh Speicher kombiniert den leistungsstarken Hybrid-Wechselrichter DEYE SUN 20K-SG01 HP3-EU-AM2 mit dem modularen Hochvolt-Batteriesystem DEYE GB-L 4.0-24. Zusammen bilden diese Komponenten eine schlüsselfertige Energiespeicherlösung, die sowohl für private Wohnhäuser als auch für gewerbliche Anwendungen höchste Effizienz, Sicherheit und Flexibilität bietet.
Highlights auf einen Blick
- Gesamtleistung 20 kW dank Hybrid-Wechselrichter mit 1,5-facher Spitzenleistung im Inselsystem
- 24,56 kWh nominale Kapazität (22,10 kWh nutzbar) im Hochvolt-Lifepo₄-System
- Modulares Design: Bis zu sechs Batteriemodule in Reihe schaltbar
- Intelligentes Wärmemanagement und integrierter Explosions- und Brandschutz
- Remote-Monitoring via CAN2.0/RS485 und Push-Benachrichtigungen
- IP65-Schutz und Korrosionsschutz C2 für raue Umgebungen
Modulares Batteriesystem mit maximaler Sicherheit
Das DEYE GB-L 4.0-24 Batteriesystem bietet dank seines modularen Aufbaus volle Flexibilität: Sie können 2 bis 6 Module in Reihe schalten, um Ihre gewünschte Kapazität zu realisieren. Integrierte Explosionsentlastungsvorrichtungen und ein Brandschutzmechanismus, der die Brandquelle innerhalb von 3 Sekunden abschaltet, sorgen für ein Höchstmaß an Sicherheit. Zusätzlich garantiert das erweiterte Wärmemanagement eine optimale Zelltemperatur und verlängert so die Lebensdauer auf bis zu 6000 Zyklen bei 70 % Restkapazität.
Leistungsstarker 20 kW Hybrid-Wechselrichter
Der DEYE SUN 20K-SG01 HP3-EU-AM2 Wechselrichter liefert eine Dauerleistung von 20 kW und kann bis zu 22 kW kurzfristig bereitstellen. Zwei unabhängige MPPT-Eingänge mit bis zu 26 A pro Strang maximieren den Solarertrag, während die 100 % unbalancierte Ausgangsfunktion jede Phase einzeln regelt. Der Wechselrichter unterstützt Parallelbetrieb von bis zu zehn Einheiten und ermöglicht so skalierbare Systeme für größere Installationen.
Intelligentes Energiemanagement und Konnektivität
Das Deye PV Set 20 KW Wechselrichter und 24 kWh Speicher verfügt über sechs programmierbare Lade-/Entlade-Zeitfenster, die sich flexibel an Ihre Verbrauchsgewohnheiten anpassen lassen. Dank Remote-Upgrades und Echtzeit-Push-Benachrichtigungen behalten Sie Ladezustand und Systemstatus stets im Blick. Die Kommunikation via CAN2.0 und RS485 ermöglicht nahtlose Integration in Smart-Home-Systeme und Energie-Management-Plattformen.
Robustheit und Langlebigkeit für jede Umgebung
Mit einem IP65-Gehäuseschutz und Korrosionsschutz C2 trotzt das System Staub, Strahlwasser und salzhaltiger Luft gleichermaßen. Der Betriebstemperaturbereich von –20 °C bis +60 °C (Laden bis +55 °C) sowie eine optionale Heizfunktion gewährleisten kontinuierlichen Betrieb auch unter extremen Bedingungen. Die 10-jährige Herstellergarantie unterstreicht die herausragende Zuverlässigkeit des Deye PV Set 20 KW Wechselrichter und 24 kWh Speicher.
Für wen eignet sich das Deye PV-Set 20 KW Wechselrichter und 24 kWh Speicher?
- Eigentümer von Ein- und Mehrfamilienhäusern, die Autarkie und Kosteneinsparung anstreben
- Gewerbliche Betriebe mit hohem Energiebedarf und Bedarf an Peak-Shaving
- Landwirtschaftliche Betriebe, die saisonale Schwankungen ausgleichen möchten
- Betreiber kleiner Industrieanlagen, die Netzausfälle überbrücken wollen
| Modell | DEYE SUN 20K-SG01HP3-EU-AM2 |
| Batterieeingangsdaten | |
| Batterietyp | Li-lon |
| Batteriespannungsbereich (V) | 160~700 |
| Max. Ladestrom (A) | 37 |
| Max. Entladestrom (A) | 37 |
| Anzahl der Batterieeingänge | 1 |
| Ladestrategie für Li-Ion-Batterie | Selbstanpassung an BMS |
| Eingangsdaten des PV-Strings | |
| Max. DC-Eingangsleistung (W) | 26000 |
| Nenn-PV-Eingangsspannung (V) | 1000 |
| Startspannung (V) | 160 |
| MPP-Spannungsbereich (V) | 150-850 |
| Volllast DC-Spannungsbereich (V) | 500-850 |
| PV-Eingangsstrom (A) | 26+26 |
| Max. PV Kurzschlussstrom (A) | 39+39 |
| Anzahl der MPPT | 2 |
| Strings pro MPPT | 2+2 |
| AC-Ausgangsdaten | |
| AC-Nennleistung und USV-Leistung (W) | 20000 |
| Max. AC-Ausgangsleistung (W) | 22000 |
| AC-Ausgangsnennstrom (A) | 30,4 / 29 |
| Maximaler AC-Ausgangsnennstrom (A) | 33,4 / 31,9 |
| Maximaler AC-Ausgangsstrom (A) | 35 |
| Max. Kontinuierlicher AC-Durchgang (A) | 80 |
| Spitzenleistung (ohne Netz) | 1,5-fache Nennleistung, 10 S |
| Generatoreingang/Intelligente Last / AC Kopplungs Strom (A)) | 30,4 / 80 / 30,4 |
| Ausgangsleistungsfaktor | 0,8 führend bis 0,8 nachlaufend |
| Ausgangsfrequenz und -spannung | 50/60Hz; 3L/N/PE 220/380, 230/400Vac |
| Netz-Typ | Dreiphasig |
| Harmonische Verzerrung insgesamt (THD) | < 3% ( Nennleistung ) |
| Gleichstromeinspeisung | <0,5% ln |
| Wirkungsgrad | |
| Max. Wirkungsgrad | 97,60% |
| Euro-Wirkungsgrad | 97.00% |
| MPPT-Wirkungsgrad | 99,90% |
| Schutz | |
| Absicherungen | Anti-Inseln-Schutz, Verpolungsschutz am PV-String-Eingang, Erkennung von Isolationswiderständen, Differenzstrom-Überwachungseinheit, Ausgang Überstromschutz, Ausgang Kurzschlussschutz, Ausgang Überspannungsschutz |
| Überspannungskategorie | DC Type II/AC Type III |
| Zertifizierungen und Standards | |
| Netzzulassungen | VDE4105 IEC61727/62116 VDE0126 AS4777.2 CEI 0 21 EN50549-1 G98 G99 C10-11 UNE217002 NBR16149/NBR16150 |
| Sicherheit EMV / Standard | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| Allgemeine Daten | |
| Betriebstemperaturbereich (℃) | -45~60°C, >45° C Leistungsminderung |
| Kühlung | Intelligente Kühlung |
| Lärm (dB) | <45 dB |
| Kommunikation mit BMS | RS485; CAN |
| Gewicht (kg) | 33,6 |
| Größe (mm) | 422B×699.3H×279T |
| Schutzgrad | IP65 |
| Installationsstil | Wandhalterung |
| Garantie | 10 Jahre |
| Modell | DEYGBLM4.0-20 |
| Batterietyp | LiFePO4 |
| Modul Kapazität (kWh) | 4.09 |
| Modul-Nennspannung (V) | 102.4 |
| Modulkapazität (Ah) | 40 |
| Batteriemodul Anzahl InSeries (optional) | 5 |
| System-Nennspannung (V) | 614.4 |
| Systembetriebsspannung (V) | 166.4~700 |
| System Kapazität (kWh) | 24.56 |
| System Nutzbare Kapazität (kWh) | 22.10 |
| Lade-/Entladestrom (A) - Empfehlung | 20 |
| Lade-/Entladestrom (A) - Nennwert | 40 |
| Lade-/Entladestrom (A) - Spitzenentladung (2 min,25°C) | 50 |
| Betriebstemperatur (°C) | Laden: 0 ~ 55 / Entladen: -20 ~ 60 |
| LCD Display | SOC%, Power, Total Voltage |
| Kommunikationsanschluss | CAN2.0, RS485 |
| Luftfeuchtigkeit | 5% ~ 90% |
| Höhenlage | ≤2000m |
| IP-Schutzart des Gehäuses | IP65 |
| Lagertemperatur (°C) | 0 ~ 35 |
| Abmessungen (B/T/H, mm) | 540 * 385 * 1530 |
| Gewicht (kg) | 214 |
| Einbauort | Bodenmontage |
| Empfohlene Entleerungstiefe | 90% |
| Zyklus Lebensdauer | 25 ± 2°C, 0.5C/0.5C, EOL70% ≥ 6000 |
| Garantie | 10 Jahre |
| Zertifizierungen | CE/IEC62619 /VDE2510-50/ UL1973/UL9540A/UN38.3 |
FAQs zum Deye PV-Set 20 KW Wechselrichter und 24 kWh Speicher
Ist die maximale DC-Eingangsspannung von 1000 V beim 20 kW-WR kritisch?
Nein. Deye toleriert bis 1000 V. Empfohlen wird, maximal 10 % Reserve zu lassen.
Welchen HV-Speicher raten die Nutzer zum 24 kWh-Ausbau?
Der GB-L (HV) mit IP65 liefert bei 6 Modulen 24 kWh und läuft laut Community zuverlässig.
Wie hoch ist die Garantiedauer für Speicher und WR?
Standard: 5 Jahre für den WR, 10 Jahre für die Batteriemodule.Standardmäßig beträgt die Garantie 5 Jahre für den Wechselrichter und 10 Jahre für die Batteriemodule.
Welche Umgebungstemperatur darf der Speicher haben?
Der empfohlene Temperaturbereich für eine maximale Lebensdauer liegt zwischen +15 °C und +35 °C, wobei die minimal zulässige Temperatur bei –10 °C und die maximal zulässige Temperatur bei +50 °C liegt.
Ist eine Internetverbindung für Updates zwingend?
Automatische Updates werden direkt über das Internet geladen, während ein manuelles Update alternativ über einen USB-Stick durchgeführt werden kann.
| Ausgangsleistung: | 20KW |
|---|---|
| Kapazität: | 24,56kWh |
| Spannung: | Hochvolt |
